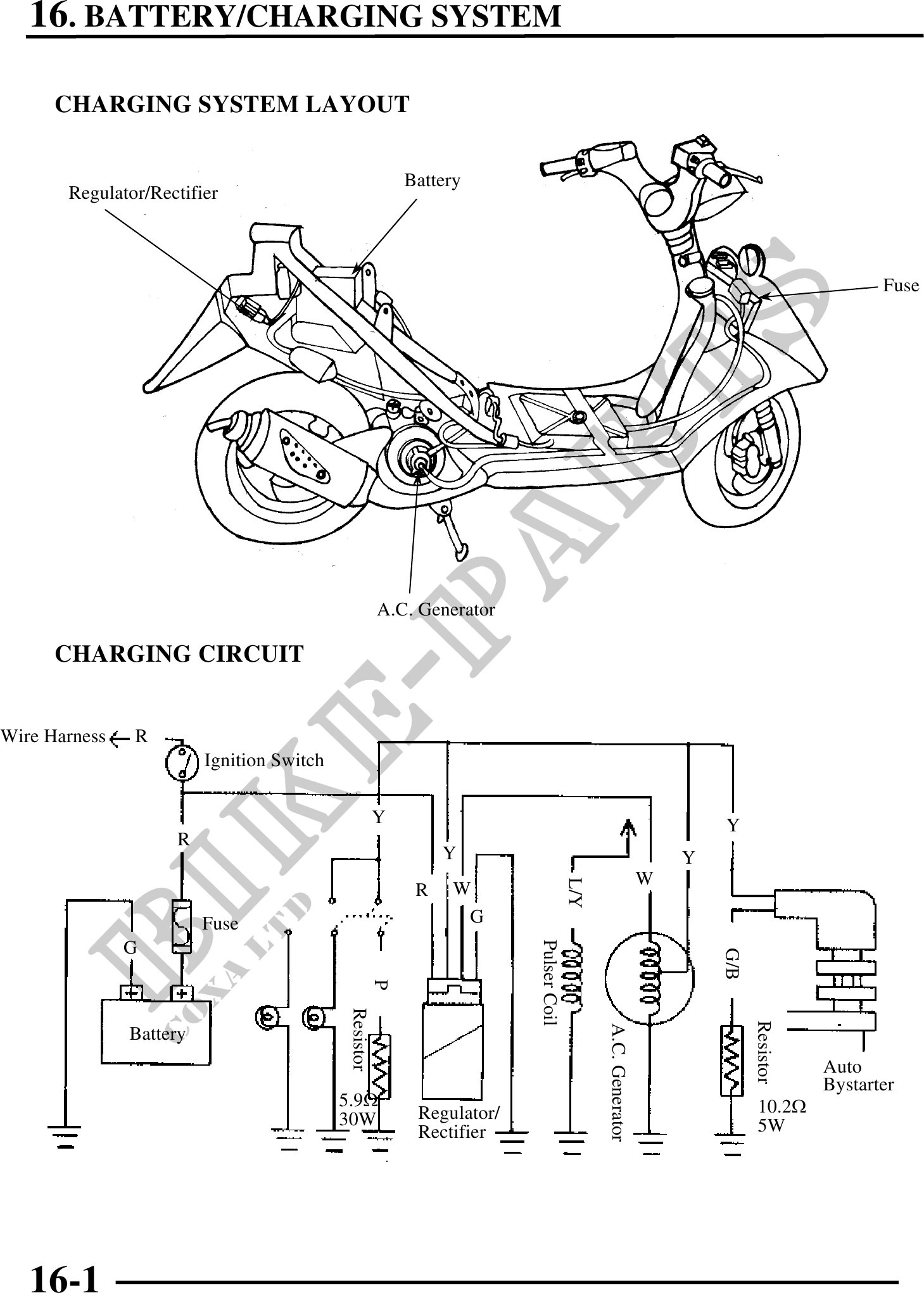

16. BATTERY/CHARGING SYSTEM CHARGING SYSTEM LAYOUT Battery Regulator/Rectifier Fuse A.C. Generator CHARGING CIRCUIT Wire Harness R Ignition Switch Y Y R Y Y W L/Y R W Fuse G Pulser Coil G G/B P Resistor Resistor A.C. Generator Battery Auto Bystarter 5.9 10.2 30W Regulator/ Rectifier 5W 16-1
