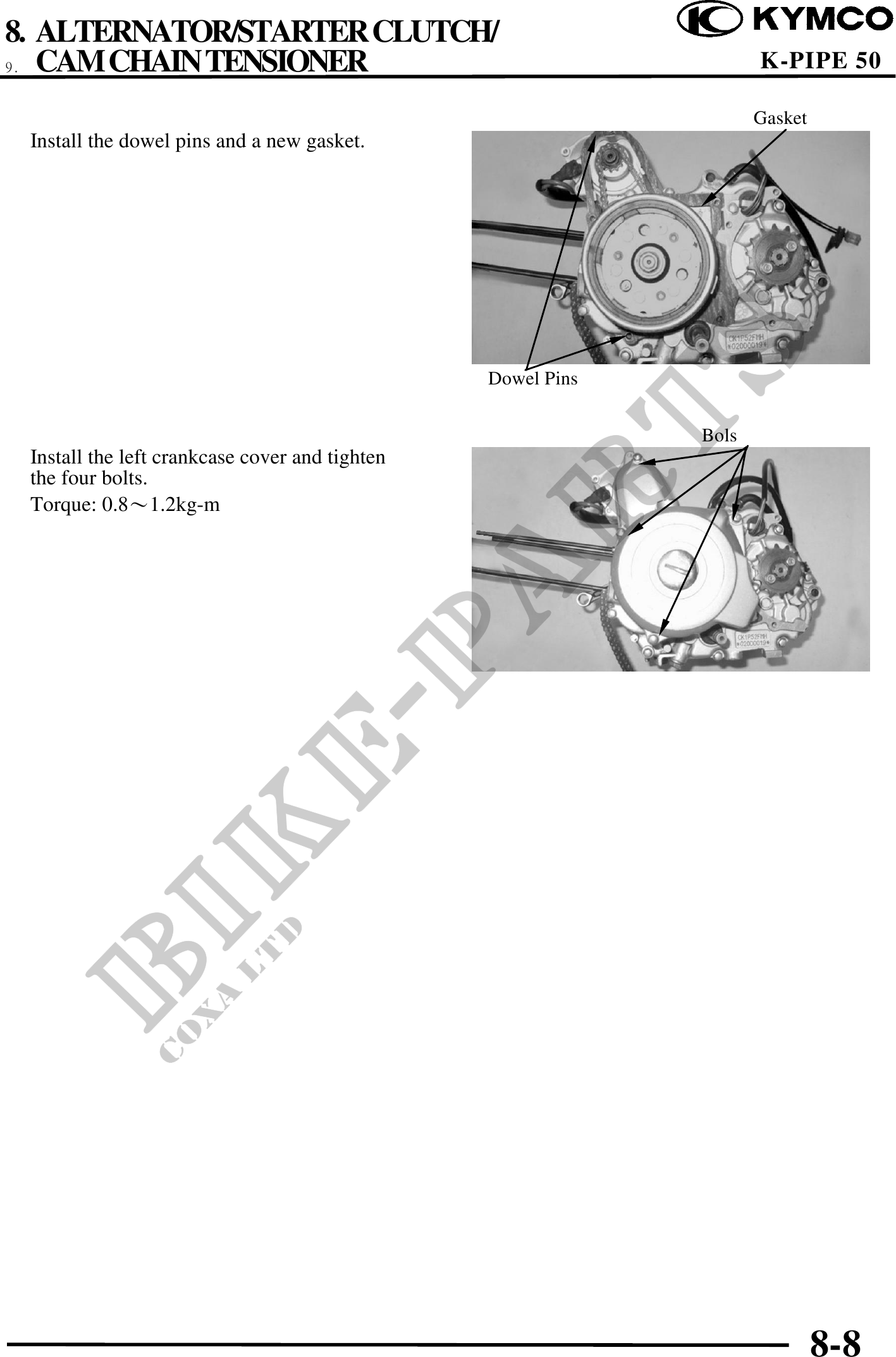

          8. ALTERNATOR/STARTER CLUTCH/
9. CAM CHAIN TENSIONER                                              K-PIPE 50

                                                                    Gasket
 Install the dowel pins and a new gasket.




                                                Dowel Pins

                                                             Bols
 Install the left crankcase cover and tighten
 the four bolts.
 Torque: 0.81.2kg-m




                                                                             8-8
